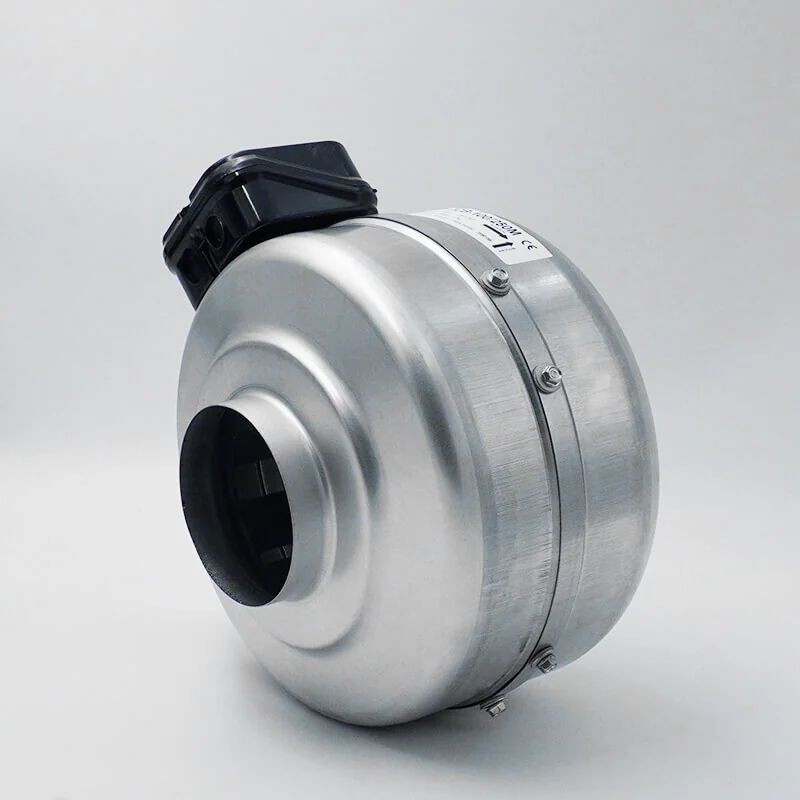

Wentylator kanałowy ICB-125/350 M — radialny wentylator o średnicy przyłączy ⌀125 mm, wydajności nominalnej 315 m³/h i poborze mocy 80 W. Kuchnie bez okna.
Konstrukcja
Wentylator typu radialnygo z obudową wykonaną z blachy ocynkowanej lakierowanej proszkowo i wirnikiem z blachy ocynkowanej, łopatki pochylone wstecz (wyważany dynamicznie). Silnik jednofazowy 230 V / 50 Hz, dwubiegowy, z trwałymi łożyskami kulkowymi i termicznym zabezpieczeniem uzwojenia przed przeciążeniem. Klasa ochrony IP 44, klasa izolacji F.
Wydajność 315 m³/h (mierzona przy swobodnym wylocie, Δp = 0) odpowiada wyższe ciśnienie statyczne — radzi sobie z długimi trasami kanałów i wyższymi oporami filtrów.
Zastosowanie
Kuchnia bez okna w mieszkaniu (70 m³/h), łazienka z natryskiem, gabinet, niewielkie biuro 15–20 m². Wentylator przystosowany do transportu niezanieczyszczonego powietrza o temperaturze do +55°C — nie nadaje się do bezpośrednich wywiewów spalin z kotłowni bez stosowania chłodnic.
Stalowa obudowa i wirnik z łopatkami pochylonymi wstecz zapewniają stabilną pracę przy długich trasach kanałowych — typowych dla gastronomii, magazynów i obiektów komercyjnych. Łatwy montaż wewnątrz typowego kanału spiro o średnicy ⌀125 mm.
Sterowanie i regulacja
Wentylator przystosowany do regulacji napięciowej — kompatybilny z regulatorami transformatorowymi i tyrystorowymi. Pobór prądu: 0.4 A. Można zastosować:
- Regulator transformatorowy — najcichsza praca przy obniżonych obrotach, brak zakłóceń EMC, idealny do mieszkań i biur
- Regulator tyrystorowy — tańsze rozwiązanie, kompaktowe; może generować nieznaczny hałas „buczenia" przy niskich prędkościach
- Automatyka — termostaty, czujniki CO₂, hygrostaty do pełnej automatyzacji pracy
Pełną ofertę regulatorów znajdziesz w kategorii akcesoria elektryczne.
Montaż
Wentylator instaluje się wewnątrz przewodu spiro ⌀125 mm — w środku trasy, z dala od kształtek (min. 5× średnica od kolan i trójników). Przyłącza okrągłe, kierunek przepływu zaznaczony strzałką na obudowie. Mocowanie obejmami z gumową wkładką antydrganiową; dla wibroizolacji akustycznej zalecamy krótkie odcinki przewodu flex (30–50 cm) bezpośrednio na wlocie i wylocie.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Model | ICB-125/350 M |
| Typ | wentylator kanałowy radialny |
| Średnica przyłączy | ⌀125 mm |
| Wydajność nominalna (Δp=0) | 315 m³/h |
| Pobór mocy | 80 W |
| Pobór prądu | 0.4 A |
| Zasilanie | 230 V AC / 50 Hz, 1-fazowe |
| Silnik | dwubiegowy, łożyska kulkowe, termoochrona |
| Klasa ochrony | IP 44 |
| Klasa izolacji | F |
| Maks. temperatura powietrza | +55°C |
| Obudowa | blachy ocynkowanej lakierowanej proszkowo |
| Wirnik | blachy ocynkowanej, łopatki pochylone wstecz (wyważany dynamicznie) |
| Regulacja prędkości | bezstopniowa, regulatorami napięciowymi |
| Gwarancja | 24 miesiące |
