Przewód izolowany — izolacja termiczna i tłumienie hałasu w jednym produkcie

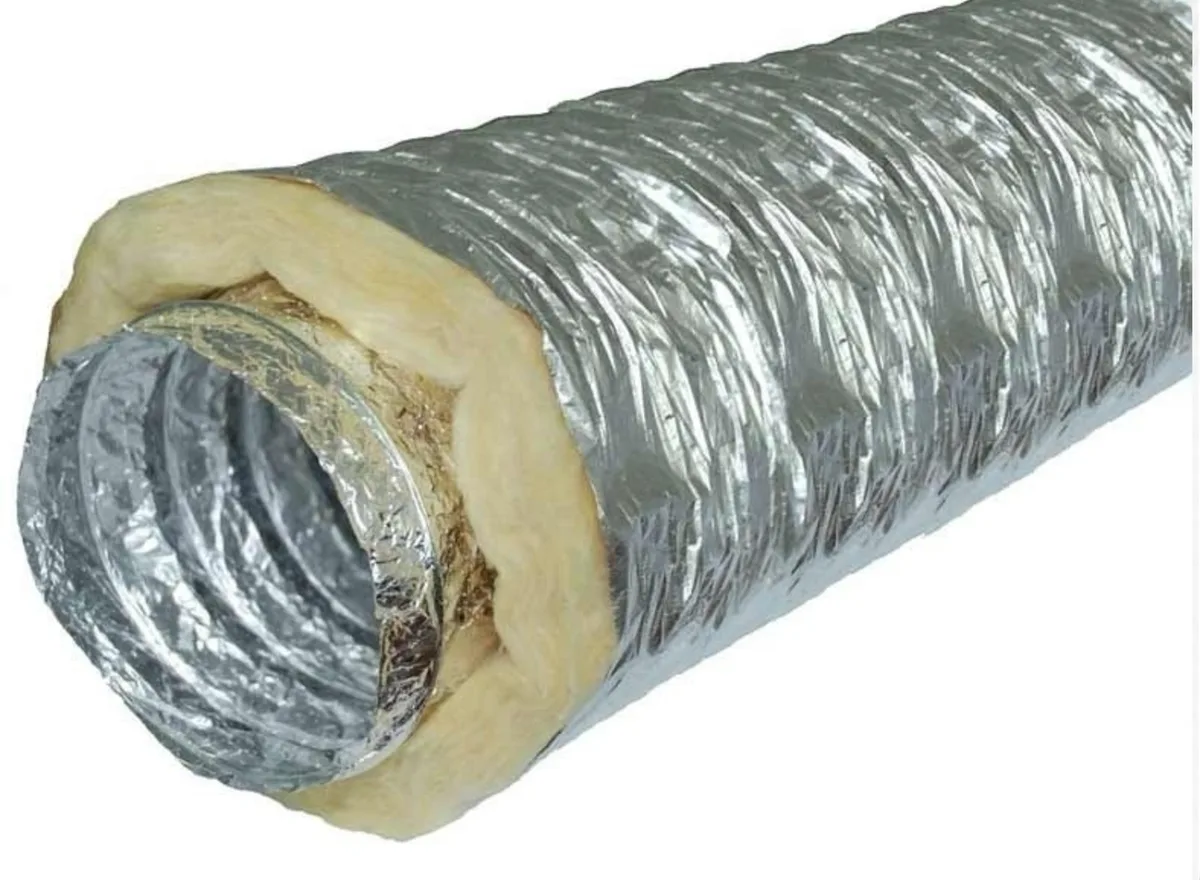

Przewód elastyczny izolowany to trójwarstwowa konstrukcja: kanał wewnętrzny z dwuwarstwowego laminatu folii aluminiowej z poliestrem wzmocniony spiralą z drutu stalowego (transport powietrza), warstwa izolacyjna z 25 mm wełny mineralnej o podwyższonej gęstości (termika + redukcja hałasu) oraz zewnętrzny płaszcz z laminowanego aluminium i folii poliestrowej (paroszczelność, ochrona mechaniczna). Średnica zewnętrzna większa o 50 mm od średnicy nominalnej.
Główne funkcje izolacji 25 mm wełny mineralnej: (1) zabezpieczenie termiczne — eliminacja kondensacji pary wodnej i ograniczenie strat ciepła w kanale prowadzonym przez strefy o innej temperaturze; (2) redukcja hałasu — masa warstwy wełny tłumi dźwięk emitowany na zewnątrz przewodu (mass-law) oraz wibracje przenoszone z centrali wentylacyjnej; (3) ochrona paroszczelna — zewnętrzny płaszcz Al/PET stanowi barierę dla pary wodnej, zapobiega zamoczeniu wełny i utracie właściwości izolacyjnych.
Standardowe zastosowanie to końcowe odcinki instalacji nawiewnych — przy podłączeniach skrzynek rozprężnych, nawiewników i anemostatów. Użycie przewodu elastycznego zamiast sztywnych kształtek pozwala wyeliminować konieczność stosowania specjalistycznych narzędzi instalacyjnych i przyspiesza montaż. Sprawdza się również w nawiewach i wywiewach rekuperacji prowadzonych przez strefy nieogrzewane (strych, garaż), oraz w magistralach klimatyzacji rozprowadzających powietrze schłodzone. Dla wnętrz ogrzewanych bez ryzyka kondensacji prostszą opcją są przewody nieizolowane.
Przewody izolowane — przewodnik techniczny
Najważniejsze fakty
- Konstrukcja: kanał wewnętrzny Al/PET + drut stalowy / 25 mm wełny mineralnej / płaszcz Al/PET
- Średnice nominalne: 80–630 mm (10 wariantów w stałej ofercie)
- Średnica zewnętrzna: nominalna + 50 mm (2× grubość izolacji)
- Długość rolki: 10 m, pakowana w karton 1 m
- Izolacja: wełna mineralna 25 mm o podwyższonej gęstości
- Temperatura pracy: -30°C do +150°C
- Maks. ciśnienie: 3000 Pa
- Maks. prędkość: 30 m/s (zalecana 3–7 m/s)
- Tłumienie hałasu: dzięki masie warstwy izolacyjnej (efekt mass-law)
Przewód izolowany jest najczęściej wybieranym przewodem elastycznym w systemach rekuperacji, klimatyzacji i wszędzie tam, gdzie wymagana jest izolacja termiczna kanału oraz redukcja hałasu na ostatnich odcinkach przed punktami nawiewu. W jednym produkcie eliminuje konieczność stosowania osobnych otulin wełnowych i kosztownych prac izolacyjnych na placu budowy.
Konstrukcja trójwarstwowa
Przewód składa się z trzech warstw o ściśle określonej funkcji:
1. Kanał wewnętrzny — transport powietrza
- Materiał: dwuwarstwowy laminat folii aluminiowej z poliestrem (Al/PET)
- Wzmocnienie: spirala z drutu stalowego ⌀0,6–0,8 mm, odporna na korozję
- Powierzchnia wewn.: gładka aluminiowa, niskie opory aerodynamiczne, łatwa w czyszczeniu
- Łączenie: spiralny zakład laminatu z drutem wciśniętym między warstwy
2. Izolacja — wełna mineralna 25 mm
- Materiał: wełna mineralna o podwyższonej gęstości
- Grubość: 25 mm (wariant standardowy)
- Funkcja termiczna: izolacja od strat ciepła i chłodu, eliminacja kondensacji pary wodnej
- Funkcja akustyczna: masa warstwy tłumi dźwięki przenoszone przez ściankę przewodu (mass-law); ogranicza również wibracje mechaniczne z centrali
- Klasa palności: sama wełna mineralna — A1 (niepalna)
Wełna o podwyższonej gęstości to standard branżowy dla przewodów izolowanych — wystarczająco gęsta, by skutecznie tłumić hałas i izolować termicznie, a wystarczająco lekka, aby zachować elastyczność i nie obciążać niepotrzebnie konstrukcji.
3. Płaszcz zewnętrzny — paroszczelność + ochrona mechaniczna
- Materiał: laminowane aluminium + folia poliestrowa (Al/PET, dwie warstwy)
- Funkcja paroszczelna: bariera dla pary wodnej — chroni wełnę przed zamoczeniem, które obniżyłoby jej parametry izolacyjne
- Ochrona mechaniczna: folia poliestrowa wzmacnia laminat aluminiowy, odporność na rozdarcie i przebicie podczas transportu i montażu
Uwaga montażowa: nie nacinaj płaszcza zewnętrznego w trakcie montażu — każde uszkodzenie pozwala parze wnikać do wełny. Skaleczenia płaszcza naprawiaj taśmą aluminiową o szerokości 75 mm.
Kiedy stosować przewód izolowany
Każda sytuacja, w której powietrze w przewodzie ma inną temperaturę niż otoczenie, lub gdy wymagana jest redukcja hałasu na zewnątrz przewodu:
| Sytuacja | Czemu nieizolowany NIE wystarcza | Co daje izolacja 25 mm |
|---|---|---|
| Rekuperacja — kanał czerpni / wyrzutni przez strych | zimne powietrze (-5°C) skropli wilgoć z domu na zewnętrznej ściance → grzyb na suficie | brak kondensacji, odzysk ciepła nie ucieka do otoczenia |
| Rekuperacja — nawiew z centrali do anemostatu | ogrzane powietrze (22°C) traci ciepło do zimnego strychu → niska sprawność odzysku | strata ciepła z 1 m kanału spada wielokrotnie |
| Klimatyzacja chłodząca | zimne (12°C) powietrze schładza powietrze wokół → kondensacja na zewnętrznej ściance, krople na suficie | powierzchnia płaszcza zawsze blisko temp. otoczenia → brak kondensacji |
| Kanał przez nieogrzewany garaż / piwnicę | wilgotne ciepłe powietrze z mieszkania kondensuje wewnątrz zimnego kanału → woda w przewodzie | wnętrze pozostaje powyżej temp. punktu rosy |
| Krótkie odcinki nawiewne przy centrali / wentylatorze | szum przepływu i wibracje przenoszą się dalej kanałem, słychać w pomieszczeniu | masa wełny tłumi dźwięk przez ściankę i ogranicza wibracje mechaniczne |
| Podłączenie skrzynki rozprężnej / anemostatu | wymóg sztywnego kanału + kształtek — żmudny montaż | elastyczność eliminuje potrzebę kształtek i specjalistycznych narzędzi |
Reguła: jeśli pojawia się różnica temperatur, nie ma alternatywy dla izolacji. Wcześniej czy później na cieńszym kanale skropli się woda — w najgorszych przypadkach kapie z anemostatów lub niszczy sufity.
Dobór średnicy do strumienia powietrza
Średnicę nominalną dobiera się jak dla pozostałych przewodów. Pamiętaj o dodatkowych 50 mm na zewnętrznej średnicy (izolacja 2× 25 mm) — sprawdź czy w przegrodach, sufitach podwieszanych i przejściach jest wystarczająca rezerwa miejsca.
| Średnica nom. | Średnica zewn. | Strumień powietrza [m³/h] | Typowe zastosowanie | ||
|---|---|---|---|---|---|
| Cicho (2 m/s) | Standard (3 m/s) | Maks. (5 m/s) | |||
| ⌀80 mm | ⌀130 mm | ~35 | ~55 | ~90 | wywiew WC, pomieszczenia gospodarcze |
| ⌀100 mm | ⌀150 mm | ~55 | ~85 | ~140 | łazienka, anemostat w małym pomieszczeniu |
| ⌀125 mm | ⌀175 mm | ~90 | ~135 | ~220 | standardowy anemostat rekuperacji |
| ⌀160 mm | ⌀210 mm | ~145 | ~215 | ~360 | salon, kanał magistrali rekuperatora |
| ⌀200 mm | ⌀250 mm | ~225 | ~340 | ~565 | kanał zbiorczy mieszkania, podłączenie centrali |
| ⌀250 mm | ⌀300 mm | ~355 | ~530 | ~880 | magistrala obiektu usługowego |
| ⌀315 mm | ⌀365 mm | ~560 | ~840 | ~1400 | biuro, gastronomia, hala sprzedaży |
| ⌀355 mm | ⌀405 mm | ~710 | ~1070 | ~1780 | centrale 1500–4000 m³/h |
| ⌀400 mm | ⌀450 mm | ~905 | ~1360 | ~2260 | hale, magazyny, obiekty komercyjne |
| ⌀630 mm | ⌀680 mm | ~2245 | ~3370 | ~5610 | centrale przemysłowe, hale produkcyjne |
Wartości obliczone wg Q = v × A × 3600, dla średnicy nominalnej.
Izolowany vs nieizolowany — porównanie
| Cecha | Przewód izolowany (PI) | Przewód nieizolowany (PN) |
|---|---|---|
| Kanał wewnętrzny | laminat Al/PET + drut stalowy | laminat Al/PET/Al + drut stalowy |
| Izolacja | 25 mm wełny mineralnej | brak |
| Płaszcz zewn. | laminowane aluminium + folia PET | (brak — to kanał wewnętrzny jest zewnętrzną warstwą) |
| Średnica zewn. | nominalna + 50 mm | równa nominalnej |
| Temperatura pracy | -30°C do +150°C | -30°C do +140°C |
| Maks. ciśnienie | 3000 Pa | 3000 Pa |
| Tłumienie hałasu na zewn. ściance | tak (mass-law przez warstwę wełny) | brak (cienka pojedyncza ścianka) |
| Kondensacja w strefie zimnej | brak | tak — produkt nieprzeznaczony |
| Cena za metr | wyższa (zawiera wełnę + płaszcz) | niższa |
| Optymalne użycie | rekuperacja, klimatyzacja, strefy nieogrzewane, redukcja hałasu | wnętrza ogrzewane, tanie rozprowadzanie |
Tłumienie hałasu — jak działa warstwa wełny
Warstwa wełny mineralnej o grubości 25 mm działa jak bariera akustyczna dla dźwięku emitowanego na zewnątrz przewodu (przez ściankę). Mechanizm tłumienia opiera się na masie warstwy (mass-law) — fala dźwiękowa próbująca przejść przez ściankę traci energię na wprawianie w drgania kolejnych warstw materiału.
Najważniejsze efekty akustyczne przewodu izolowanego:
- Redukcja "dudnienia" wentylatora — wibracje mechaniczne przenoszone z centrali tłumi warstwa wełny, sztywniejsza niż samo cienkie aluminium
- Mniej hałasu emitowanego przez ściankę — szum przepływu wewnątrz kanału słabiej przechodzi do pomieszczenia, w którym kanał jest prowadzony
- Płaszcz nie "dzwoni" — dwuwarstwowy laminat zewnętrzny ma znacznie wyższą tłumienie własne niż goła folia aluminiowa
Dla maksymalnego efektu akustycznego (np. ciche pomieszczenia, sypialnie, gabinety) krótki odcinek 1–2 m przewodu izolowanego bezpośrednio za centralą znacząco redukuje słyszalność wentylatora. Dla większego tłumienia szumu przepływającego wzdłuż kanału stosuj dedykowane tłumiki kanałowe.
Pakowanie i logistyka
Przewód izolowany dostarczany jest w 10-metrowych rolkach pakowanych w kartony o długości 1 m (rolka jest skompresowana do tego wymiaru). Kartonowe opakowanie zabezpiecza płaszcz zewnętrzny przed uszkodzeniem podczas transportu i magazynowania.
- Odbiór osobisty z magazynu w Szczecinie — kartony dostępne od ręki, wydanie nawet w ciągu 15 minut od potwierdzenia zamówienia
- Transport własny — Szczecin, województwo zachodniopomorskie i regiony sąsiednie
- Kurier paletowy w całej Polsce — kartonowe pakiety 1 m mieszczą się na palecie EUR; dla średnic ⌀315+ większe kartony wymagają indywidualnej wyceny transportu
Koszty dostawy ustalamy indywidualnie — skontaktuj się z nami telefonicznie lub mailowo, przygotujemy wycenę z uwzględnieniem logistyki.
Typowe konfiguracje w rekuperacji
Standardowy układ przewodów w domu jednorodzinnym z rekuperacją:
| Element | Materiał | Uwagi |
|---|---|---|
| Czerpnia / wyrzutnia ścienna | kratka + nyple ⌀160–200 | — |
| Kanał czerpni/wyrzutni przez strych | PI ⌀160–200 | obowiązkowo izolowany — kondensacja! |
| Centrala rekuperacyjna | — | — |
| Krótki odcinek tłumiący za centralą (50–100 cm) | PI ⌀160–200 | tłumi szum centrali; alternatywnie dedykowany tłumik |
| Magistrala w stropie podwieszanym | spiro ⌀160–200 | sztywne, niskie opory |
| Skrzynka rozprężna | — | — |
| Rozprowadzenie do anemostatów | PI ⌀125 (lub PN ⌀125 w mieszkaniu) | PI dla pełnej izolacji termicznej; PN dla oszczędności gdy nie ma ryzyka kondensacji |
| Anemostat | — | — |
Montaż i mocowanie
Procedura podłączenia identyczna jak dla przewodów nieizolowanych — różnica leży w obchodzeniu się z izolacją:
- Odsłonięcie kanału wewnętrznego — zsuń wełnę i płaszcz z końca przewodu o ok. 30 mm, aby uzyskać czysty fragment kanału wewnętrznego do nasunięcia na nyple
- Nasunięcie kanału wewnętrznego na nyple/króciec — głębokość minimum 25 mm
- Opaska zaciskowa wewnętrzna — zaciśnij opaskę śrubową na kanale wewnętrznym (klasa szczelności B), opcjonalnie dodatkowo owinąć taśmą aluminiową
- Powrót izolacji — zsunięty fragment wełny i płaszcza przesuń z powrotem aż do nyple, zapewniając ciągłość izolacji
- Opaska zewnętrzna na płaszczu — zaciśnij opaskę zewnętrzną na płaszczu Al/PET (uszczelnienie paroszczelne) lub owiń złącze taśmą aluminiową 75 mm na 2 obroty
Krytyczne: nie pozostawiaj wystającej wełny na zewnątrz — wełna nie powinna być narażona na wilgoć ani uszkodzenia mechaniczne. Każde otwarte miejsce zaklej taśmą aluminiową.
Trasę podpieraj obejmami z gumową wkładką co maks. 1,5 m — jednak nie zaciskaj obejmy mocno, aby nie zgnieść warstwy izolacyjnej (zgnieciona wełna traci właściwości). Dla przewodów ⌀315+ stosuj obejmy szerokie (>30 mm).
Produkty powiązane
Materiały, które najczęściej kupowane są razem z przewodami izolowanymi:
Najczęściej zadawane pytania — Przewody izolowane
Czy 25 mm wełny mineralnej wystarcza? Kiedy potrzeba grubszej?
Dla typowych zastosowań w budynkach mieszkalnych i biurowych — 25 mm wystarcza w 95% przypadków. Izolacja tej grubości eliminuje kondensację przy różnicach temperatur do ~30°C (typowy zakres między powietrzem 22°C a strychem 0°C). Grubszą izolację (50 mm) rozważa się tylko gdy: (a) różnica temperatur przekracza 35°C, (b) przewód prowadzony jest przez bardzo zimne przestrzenie (kanał na zewnątrz, magazyn chłodzony), (c) projektant wymaga konkretnie izolacji o większym oporze cieplnym. W stałej ofercie trzymamy się wariantu 25 mm — dla 50 mm prosimy o zapytanie na indywidualną wycenę.
W jaki sposób przewód izolowany redukuje hałas?
Tłumienie odbywa się przez masę warstwy wełny (mass-law): fala dźwiękowa próbująca przejść przez ściankę przewodu traci energię na wprawianie kolejnych warstw materiału w drgania. Efekty: (1) mniej szumu wentylatora słychać w pomieszczeniu, w którym kanał jest prowadzony — dźwięk z wnętrza kanału słabiej przechodzi przez izolację na zewnątrz; (2) tłumienie wibracji mechanicznych z centrali — gęsta wełna lepiej amortyzuje drgania niż samo cienkie aluminium; (3) brak "dzwonienia" płaszcza — wzmocniony laminat zewnętrzny nie wibruje jak goła folia.
Dla maksymalnego efektu akustycznego krótki odcinek 1–2 m przewodu izolowanego bezpośrednio za centralą znacząco redukuje słyszalność wentylatora. Dla tłumienia szumu przepływającego wzdłuż kanału (a nie na zewnątrz) stosuj dedykowane tłumiki kanałowe z absorberem akustycznym.
Czy przewód izolowany można skrócić jak zwykły?
Tak, ale procedura jest dwustopniowa: (1) najpierw skróć płaszcz zewnętrzny i wełnę nożem warsztatowym lub nożycami — odsłaniając kanał wewnętrzny; (2) następnie utnij kanał wewnętrzny nożycami do blachy w miejscu docelowym; (3) zsuń wełnę i płaszcz z powrotem na kanał wewnętrzny tak, aby zakończenie izolacji zrównało się z końcem kanału. Po montażu zabezpiecz krawędź taśmą aluminiową, żeby wełna nie była eksponowana — to ważne ze względu na higienę i trwałość izolacji.
Czy mogę zamiast przewodu izolowanego użyć nieizolowanego + osobnej otuliny?
Technicznie tak, ale w praktyce jest to droższe i mniej skuteczne. Powody: (1) cena zwykłego flex + osobna otulina wełnowa + opaska zewnętrzna ≥ cena fabrycznie izolowanego; (2) montaż dwuetapowy zajmuje więcej czasu; (3) trudno utrzymać szczelność paroszczelną otuliny owijanej ręcznie — kondensacja może wnikać między warstwy i przez nieszczelności docierać do wełny; (4) jednolity fabryczny płaszcz lepiej tłumi hałas niż otulina łączona zakładkami. Fabrycznie izolowany przewód to zawsze lepszy wybór dla zastosowań docelowych.
Jaki maksymalny zakres temperatur pracy?
Przewód izolowany pracuje w zakresie -30°C do +150°C. Górny limit (+150°C) wyznacza odporność termiczna folii poliestrowej (PET) w płaszczu zewnętrznym oraz wewnętrznym laminacie — powyżej tej temperatury folia ulega rozwarstwieniu i utracie szczelności. Wełna mineralna sama w sobie wytrzymuje znacznie wyższe temperatury (kilkaset stopni), ale to laminat jest "wąskim gardłem". Dla wyższych temperatur (np. wywiewy okapów gastronomicznych do +250°C) stosuj Aluflex pure (czyste aluminium, klasa A1) lub rury spiro.
Czy izolacja chroni przed kondensacją na klimatyzacji?
Tak — to jedno z głównych zastosowań. Przy klimatyzacji chłodzącej w kanale płynie powietrze o temperaturze 12–14°C, znacznie niższej niż otoczenie (np. 26°C, RH 60%, punkt rosy ~17°C). Bez izolacji powierzchnia kanału miałaby temperaturę zbliżoną do powietrza w środku (poniżej punktu rosy) — wokół kanału kondensowałaby para wodna, kropliłaby z sufitu, niszczyła wykończenie i tworzyła warunki dla pleśni. Izolacja 25 mm wełny mineralnej utrzymuje temperaturę zewnętrznej powierzchni płaszcza w okolicy temperatury otoczenia — kondensacja nie powstaje. Dla klimatyzacji domowej i komercyjnej to standard branżowy.
Jak jest pakowany przewód izolowany?
Każda 10-metrowa rolka pakowana jest w karton o długości 1 m (rolka skompresowana do tego wymiaru). Kartonowe opakowanie chroni płaszcz zewnętrzny przed uszkodzeniem podczas transportu i magazynowania, a kompaktowe wymiary ułatwiają załadunek, składowanie i przewóz. Dla większych średnic (⌀315+) kartony są proporcjonalnie szersze, ale długość pozostaje ok. 1 m.
Czy mogę używać przewodu izolowanego na zewnątrz?
Nie zalecamy. Płaszcz zewnętrzny z laminatu aluminium/PET nie jest UV-stabilizowany — promieniowanie słoneczne kruszy folię poliestrową w ciągu 1–2 sezonów (jak każdy laminat PET). Dla instalacji zewnętrznych stosuj: (a) rury spiro w wykonaniu zewnętrznym (cynkowane, malowane proszkowo), (b) prowadzenie przewodu izolowanego w zewnętrznej obudowie / kanale technicznym chroniącym przed UV i deszczem, (c) krótkie odcinki na zewnątrz (np. ostatni metr do czerpni / wyrzutni) z dodatkowym opasaniem taśmą UV-odporną. Wewnątrz budynku, na strychu czy w garażu przewód izolowany sprawdzi się bez ograniczeń.
