Przewody nieizolowane

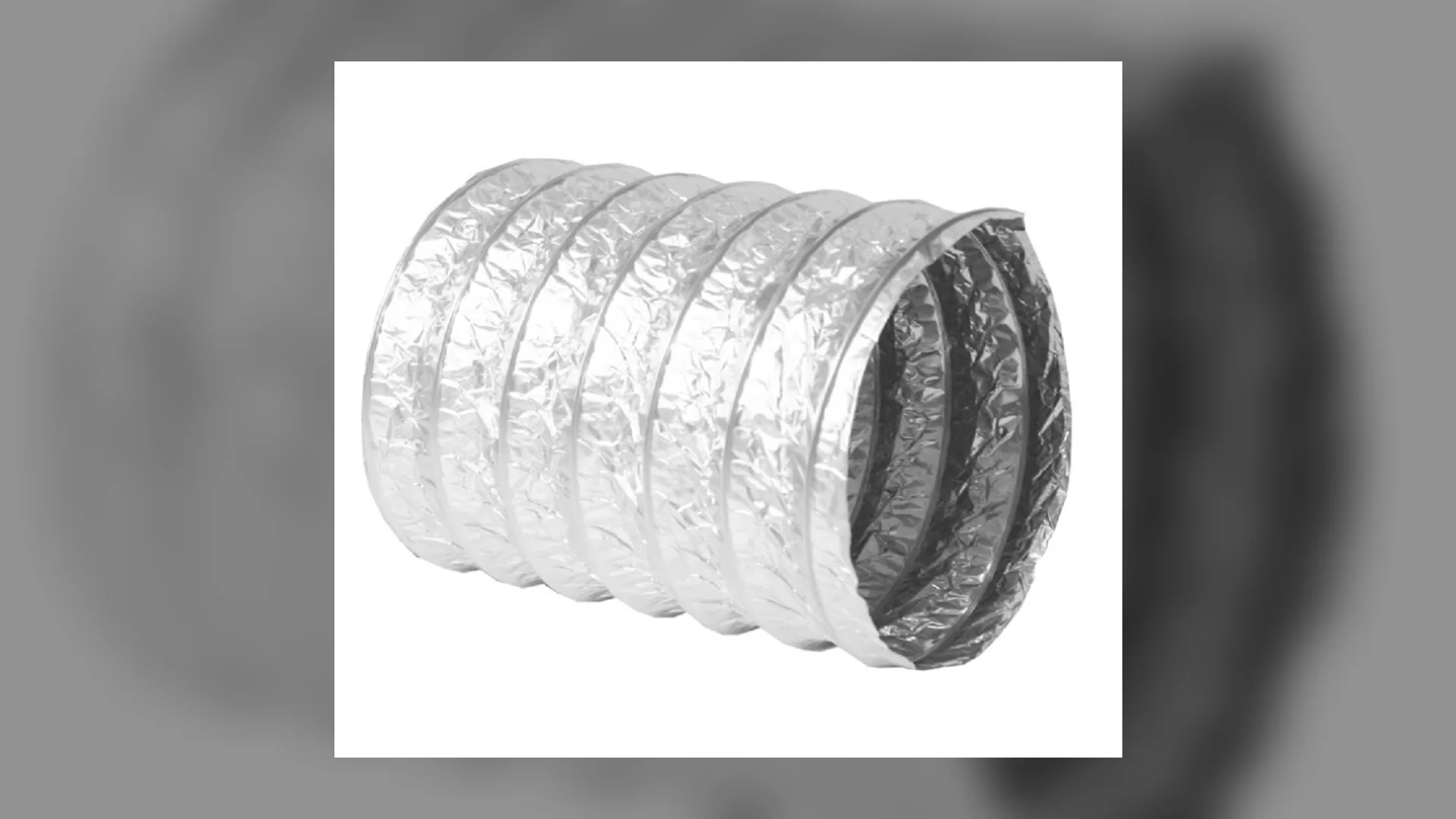

Elastyczne przewody wentylacyjne w postaci 10-metrowych rolek — laminat aluminium-poliester-aluminium ze spiralnym wzmocnieniem ze stalowego drutu. Lekkie, łatwe w prowadzeniu i tanie. Standardowy wybór do nawiewów i wywiewów wewnątrz strefy ogrzewanej budynku (mieszkania, biura, rekuperacja). Średnice od 80 do 315 mm.
Kategorie produktów
Przewody nieizolowane
* Dodaj produkty do zapytania i prześlij je do nas jednym kliknięciem, aby otrzymać indywidualną wycenę.
Przewód nieizolowany — uniwersalny przewód do montażu wewnętrznego

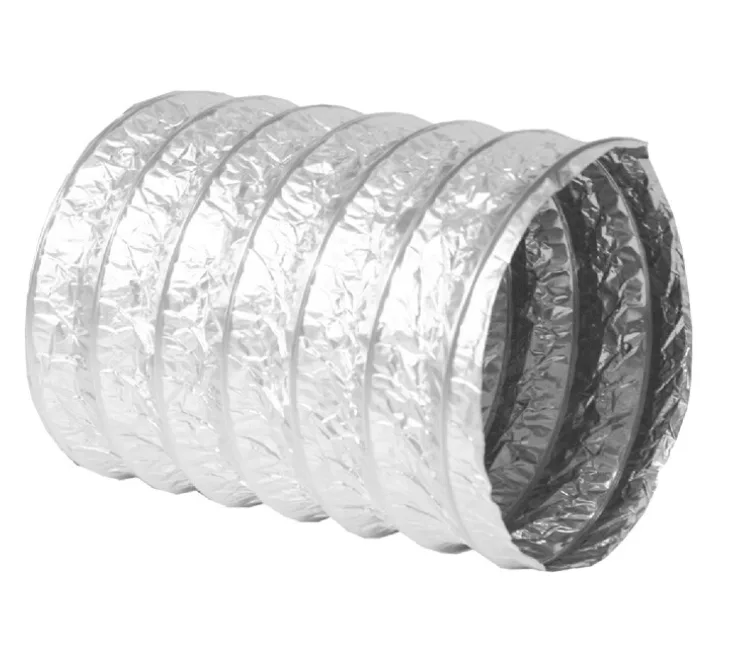

Przewód elastyczny nieizolowany to dwuwarstwowa rura z laminatu aluminiowo-poliestrowego (Al/PET/Al) ze spiralnym wzmocnieniem ze stalowego drutu sprężynowego. Konstrukcja "spring-helix" daje przewodowi sprężystość, stabilność kształtu i pełną elastyczność montażową — można go giąć, skręcać i prowadzić wokół przeszkód, a po zwolnieniu wraca do okrągłego przekroju.
W odróżnieniu od przewodów Aluflex z czystej taśmy aluminiowej (zwijanej spiralnie z rąbkiem mechanicznym), przewód nieizolowany ma drut stalowy wciśnięty między dwie warstwy laminatu i jest sprzedawany w długich 10-metrowych rolkach skompresowanych do ok. 1,5 m. To tańszy i bardziej uniwersalny przewód do typowych zastosowań mieszkaniowych — anemostatów, kratek wentylacyjnych i skrzynek rozprężnych w rekuperacji.
Zastosowanie ogranicza się do przestrzeni ogrzewanych budynku — bez warstwy izolacyjnej na ściance powstaje kondensacja w zimnych otoczeniach (strych, garaż, kanały klimatyzacji chłodzącej). W tych przypadkach zalecamy przewody izolowane fabrycznie z 25 mm wełny mineralnej.
Przewody nieizolowane — przewodnik techniczny
Najważniejsze fakty
- Materiał: dwuwarstwowy laminat Al/PET/Al + stalowy drut sprężynowy
- Średnice: 80–315 mm (7 wariantów w stałej ofercie)
- Długość rolki: 10 m po rozłożeniu (pakiet skompresowany ok. 1,5 m)
- Min. promień gięcia: ~1× średnica nominalna
- Temperatura pracy: -30°C do +140°C
- Klasa palności: E wg PN-EN 13501-1 (warstwa PET ogranicza klasę)
- Maks. ciśnienie pracy: ok. 3000 Pa
- Stosować: wewnątrz strefy ogrzewanej budynku
Przewód nieizolowany pełni w instalacjach wentylacji mechanicznej rolę elastycznego elementu rozprowadzającego — od skrzynki rozprężnej rekuperatora do anemostatów w poszczególnych pomieszczeniach, od kanału głównego do kratek wywiewnych, jako wibroizolacja na wlocie i wylocie wentylatora. Główne zalety to niska cena w przeliczeniu na metr (10-metrowe rolki), elastyczność montażowa w ciasnych przestrzeniach (sufity podwieszone, przegrody) oraz brak konieczności stosowania kształtek przy zmianach kierunku.
Konstrukcja przewodu
Ścianka wykonana jest z trzech zlaminowanych warstw, tworzących elastyczny, lekki i szczelny tubus:
- Warstwa zewnętrzna: folia aluminiowa o grubości 0,03–0,05 mm — bariera dla pary wodnej, odporna na korozję
- Warstwa pośrednia (PET): folia poliestrowa — wzmocnienie wytrzymałościowe, odporność na rozdarcie i przebicie
- Warstwa wewnętrzna: folia aluminiowa — gładka powierzchnia kontaktu z powietrzem, niskie opory przepływu, łatwa do czyszczenia
- Wzmocnienie: spiralnie nawinięty stalowy drut sprężynowy ⌀0,6–0,8 mm, ocynkowany — wciśnięty między warstwy laminatu, nadaje sztywność i sprężystość
Skok spirali drutu wynosi typowo 8–12 mm (mniejsze średnice gęściej, większe rzadziej). Taka konstrukcja pozwala na kilkudziesięciokrotne zaginanie bez utraty drożności — drut wraca do pierwotnego kształtu, a laminat nie pęka. Pakiet skompresowany do ok. 1,5 m rozkłada się do pełnych 10 m — ułatwia transport, magazynowanie i prowadzenie krótkich odcinków bez nadmiarowych metrów.
Dobór średnicy do strumienia powietrza
Średnicę dobiera się analogicznie jak dla rur spiro — na podstawie strumienia powietrza i zalecanej prędkości przepływu. Dla przewodów elastycznych zalecamy niższe prędkości niż dla spiro, ponieważ wyższe powodują większy hałas i opory aerodynamiczne.
| Średnica | Strumień powietrza [m³/h] | Typowe zastosowanie | ||
|---|---|---|---|---|
| Cicho (2 m/s) | Standard (3 m/s) | Maks. (5 m/s) | ||
| ⌀80 mm | ~35 | ~55 | ~90 | WC, mały wywiew, wentylator łazienkowy |
| ⌀100 mm | ~55 | ~85 | ~140 | łazienka, kuchnia, podłączenie okapu cyrkulacyjnego |
| ⌀125 mm | ~90 | ~135 | ~220 | łazienka, anemostat w sypialni, najpopularniejsza średnica |
| ⌀160 mm | ~145 | ~215 | ~360 | pokój dzienny, kanał magistrali rekuperatora |
| ⌀200 mm | ~225 | ~340 | ~565 | kanał zbiorczy mieszkania, podłączenie centrali |
| ⌀250 mm | ~355 | ~530 | ~880 | kanał magistrali w obiekcie usługowym |
| ⌀315 mm | ~560 | ~840 | ~1400 | biuro, gastronomia, krótkie odgałęzienia |
Wartości obliczone wg Q = v × A × 3600, gdzie A = πd²/4.
Przewód nieizolowany vs Aluflex pure — kiedy co wybrać?
W ofercie Ventido mamy dwie rodziny przewodów elastycznych — różnice są praktyczne:
| Cecha | Przewód nieizolowany (PN) | Aluflex pure (FLEX) |
|---|---|---|
| Konstrukcja | laminat Al/PET/Al + drut stalowy | czysta taśma aluminiowa z rąbkiem spiralnym |
| Długość pakietu | 10 m (skompresowane ~1,5 m) | 3 m (skompresowane ~1 m) |
| Temperatura pracy | -30°C do +140°C | -30°C do +250°C |
| Klasa palności | E (PET palne) | A1 (niepalne) |
| Cena za metr | niższa | wyższa |
| Powierzchnia wewn. | gładka folia aluminiowa (niższe opory) | karbowany rąbek spiralny |
| Optymalne użycie | długie rozprowadzanie w rekuperacji | krótkie odcinki, okapy kuchenne, ppoż |
Zasada wyboru: jeśli rozprowadzasz dłuższe trasy (np. od skrzynki rozprężnej do anemostatów po pomieszczeniach) — wybierz przewód nieizolowany w 10-metrowej rolce. Jeśli potrzebujesz krótkiego, niepalnego odcinka przy okapie kuchennym lub przy wysokich temperaturach — wybierz Aluflex z czystego aluminium.
Kiedy NIE stosować przewodu nieizolowanego
Brak izolacji termicznej oznacza, że ścianka przewodu przyjmuje temperaturę otoczenia. Powietrze wewnątrz może mieć inną temperaturę niż otoczenie — i jeśli różnica jest duża, na ściance kondensuje para wodna:
- Nie stosować na strychach nieogrzewanych — zimą powietrze wywiewane z mieszkania (20°C, RH ~50%) trafia w lodowatą rurę i skrapla się; w nawiewie z rekuperatora powietrze świeże ogrzane w wymienniku traci ciepło do otoczenia, marnując odzysk
- Nie stosować w garażach i kotłowniach — analogicznie
- Nie stosować w klimatyzacji chłodzącej — zimne powietrze 12–14°C skropli wilgoć z ciepłego powietrza wokół
- Nie stosować zewnątrz — laminat nie jest UV-stabilizowany, blaknie i kruszy się po 1–2 sezonach
W każdym z tych przypadków stosuj przewody izolowane fabrycznie z 25 mm wełny mineralnej w płaszczu zewnętrznym PE/Al — różnica w cenie szybko zwraca się oszczędnościami z odzysku ciepła i braku problemów z grzybem.
Promień gięcia i kompresja
Stalowa spirala wzmacniająca pozwala na giętność, ale w określonych granicach:
- Min. promień gięcia ≈ 1× średnica nominalna (dla ⌀125 mm — min. 125 mm). Ostrzejszy promień powoduje zagniecenie ("kink") — przekrój zwęża się nawet o 50%, opory rosną kilkakrotnie
- Wydłużenie — pakiet 1,5 m rozkłada się do 10 m. Ważne: rozciągaj tylko tyle, ile potrzebne. Pozostawienie kompresji (np. ułożenie 10 m rolki w 6 m) powoduje "harmonijkowe" pofałdowanie ścianki — opory rosną o 20–40%
- Skręcanie wokół osi — niedozwolone, deformuje spiralę drutu
- Maks. liczba zagięć w tym samym miejscu — drut stalowy wytrzymuje setki cykli, ale punkty wielokrotnego zgięcia w tym samym miejscu (np. ostre kolanko przy anemostacie) z czasem mogą pęknąć — w tych miejscach lepiej stosować sztywne kolano spiro
Montaż i mocowanie
Połączenie z kanałem spiro, anemostatem lub króćcem urządzenia:
- Nasunięcie przewodu na nyple/króciec o tej samej średnicy nominalnej — głębokość minimum 25 mm
- Opaska zaciskowa śrubowa, metalowa — minimum 1 sztuka, dla średnic od ⌀200 mm zalecane 2 opaski w odstępie 30 mm
- Uszczelnienie dla klasy C — owinięcie taśmą aluminiową szerokości 50–75 mm na 2 obroty wokół połączenia
- Mocowanie trasy — obejmy z gumową wkładką co maks. 1,5 m, aby zapobiec ugięciu pod własnym ciężarem (drut nie jest sztywny jak rura spiro)
- Cięcie — nożycami do blachy między zwojami drutu lub ostrym nożem warsztatowym; krawędź wygładź, aby ułatwić nasunięcie na element
Uwaga: przewód nieizolowany ma gładką wewnętrzną powierzchnię z folii aluminiowej — generuje niższe opory aerodynamiczne niż Aluflex z karbowanym rąbkiem. To istotna przewaga przy dłuższych trasach.
Akustyka — przewód jako tłumik drgań
Spiralny drut stalowy w ściance daje przewodowi dobre właściwości tłumiące dla drgań mechanicznych przenoszonych z wentylatora przez sztywny kanał spiro. Typowy schemat instalacji rekuperacji:
- Centrala / rekuperator
- Krótki odcinek przewodu nieizolowanego (30–80 cm) — wibroizolacja
- Kanał magistrali (spiro lub przewód izolowany)
- Skrzynka rozprężna
- Odcinki rozprowadzające (przewód nieizolowany ⌀75–125 mm) do anemostatów
Przy wyższych prędkościach (powyżej 5 m/s) sam przewód generuje szum przepływu. Dla pomieszczeń o wysokich wymaganiach akustycznych (sypialnie, gabinety) zalecamy prędkość 2–3 m/s — przy ⌀125 mm to strumień ok. 90–135 m³/h, optymalny dla pojedynczego pomieszczenia w rekuperacji.
Czyszczenie i konserwacja
Gładka aluminiowa powierzchnia wewnętrzna ułatwia czyszczenie szczotką lub specjalistycznym sprzętem (rotacyjne szczotki do kanałów). Zalecana kontrola co 3–5 lat — sprawdź szczelność na połączeniach, brak osadu kurzu, brak załamań ścianki. W instalacjach z filtracją G4/F7 osad w przewodach jest minimalny.
Dostawa i logistyka
Sposoby odbioru i dostawy:
- Odbiór osobisty z magazynu w Szczecinie — rolki dostępne od ręki, wydanie nawet w ciągu 15 minut od potwierdzenia zamówienia
- Transport własny — Szczecin, województwo zachodniopomorskie i regiony sąsiednie
- Kurier paletowy w całej Polsce — skompresowane pakiety (1,5 m) świetnie nadają się do wysyłki, w przeciwieństwie do rur spiro 3 m
Koszty dostawy ustalamy indywidualnie dla każdego zamówienia — skontaktuj się z nami telefonicznie lub mailowo, przygotujemy wycenę z uwzględnieniem logistyki.
Produkty powiązane
Materiały, które najczęściej kupowane są razem z przewodami nieizolowanymi:
Najczęściej zadawane pytania — Przewody nieizolowane
Czym różni się przewód nieizolowany od Aluflex pure?
Dwie rzeczy: konstrukcja i długość pakietu. Przewód nieizolowany to laminat aluminium/PET/aluminium ze spiralnie zawiniętym stalowym drutem, sprzedawany w 10-metrowych rolkach. Aluflex pure to z kolei czysta taśma aluminiowa zwijana spiralnie z mechanicznym rąbkiem (bez PET, bez drutu), sprzedawana w 3-metrowych pakietach. W praktyce: nieizolowany jest tańszy, dłuższy, gładszy wewnątrz (niższe opory), ale palny (klasa E) i ma niższą temperaturę pracy (+140°C). Aluflex jest droższy, krótszy, niepalny (A1) i wytrzymuje +250°C — wybór do okapów kuchennych i podwyższonych wymagań ppoż.
Gdzie nie wolno stosować przewodu nieizolowanego?
Wszędzie tam, gdzie istnieje różnica temperatur między powietrzem a otoczeniem — na ściance będzie kondensować para wodna. Konkretnie: strychy nieogrzewane, garaże, kotłownie, przestrzenie nieogrzewane przy elewacji, kanały klimatyzacji chłodzącej, oraz na zewnątrz budynku (laminat nie jest UV-stabilizowany). W tych zastosowaniach zawsze stosuj przewody izolowane fabrycznie z 25 mm wełny mineralnej.
Jak długo można prowadzić przewód nieizolowany jednym ciągiem?
Pakiet ma 10 m i można go rozłożyć jednym ciągiem, ale w praktyce nie zalecamy odcinków dłuższych niż 4–6 m — opory aerodynamiczne rosną liniowo z długością i przy dłuższych trasach instalacja staje się hałaśliwa. Dla magistrali (długie trasy w obiekcie) zawsze stosuj rury spiro. Przewód elastyczny pełni rolę rozprowadzającą — od skrzynki rozprężnej do anemostatów (krótkie odgałęzienia 1,5–3 m), nie magistrali.
Czy można rozciągnąć pakiet 10 m tylko do np. 5 m?
Można, ale generuje to dodatkowe opory aerodynamiczne (20–40%) i hałas. Skompresowana ścianka ma "harmonijkowe" pofałdowanie, które nie wygładza się przy częściowym rozciągnięciu. Lepsza praktyka: rozciągnąć cały pakiet do pełnych 10 m, uciąć na pożądany wymiar i resztę zachować na kolejne odcinki. Trzymanie kompresji w odcinkach krótszych niż pełna długość jest zawsze błędem montażowym.
Jaki minimalny promień gięcia ma przewód nieizolowany?
Minimalny dopuszczalny promień gięcia to 1× średnica nominalna — np. dla ⌀125 mm minimum 125 mm. Praktyczna zasada: nie zaginaj tak ostro, żeby drut spiralny zaczął się dewiacyjnie zmieniać kąt — to powoduje "kink", czyli załamanie z trwałym zwężeniem przekroju. Dla zachowania optymalnych właściwości aerodynamicznych zalecamy promień gięcia minimum 2× średnica nominalna. Dla ostrych zmian kierunku stosuj sztywne kolana spiro.
Czy przewód nieizolowany jest niepalny?
Nie. Warstwa poliestrowa (PET) w laminacie klasyfikuje cały produkt jako materiał palny klasy E wg PN-EN 13501-1. Dla zastosowań o podwyższonych wymaganiach ppoż (kuchnie zbiorowego żywienia, kotłownie, korytarze ewakuacyjne) stosuj Aluflex pure z czystego aluminium (klasa A1 — niepalne) lub rury spiro. W przejściach przez przegrody pożarowe wymagane są klapy ppoż niezależnie od klasy ognioodporności samego przewodu.
Jak ciąć przewód nieizolowany na wymiar?
Najlepiej nożycami do blachy — wsuń ostrze między zwoje drutu sprężynowego i przetnij prostopadle do osi. Drut stalowy tnij dodatkowo bocznymi obcęgami lub kombinerkami. Krawędź wygładź — postrzępione końcówki utrudnią szczelne nasunięcie na nyple. Nie tnij nożykiem do tapet ani brzeszczotem — folia laminatu rwie się nierówno, a postrzępione brzegi drutu mogą skaleczyć.
Jaka jest trwałość przewodu nieizolowanego w instalacji?
W typowych warunkach (wewnątrz strefy ogrzewanej, temperatura pokojowa, wilgotność 30–60%) trwałość wynosi 15–20 lat. Czynniki skracające żywotność: ostre zaginanie w tym samym miejscu (zmęczenie laminatu), wysoka wilgotność długoterminowa (utlenianie wewnętrznej folii aluminiowej), wysokie temperatury powyżej 140°C (rozwarstwienie PET), promieniowanie UV (zewnątrz). Zalecamy kontrolę co 3–5 lat — szczelność na połączeniach, brak załamań, brak osadu kurzu. Czyszczenie szczotką lub sprzętem rotacyjnym do kanałów raz na 5–10 lat utrzymuje wydajność i higienę.
